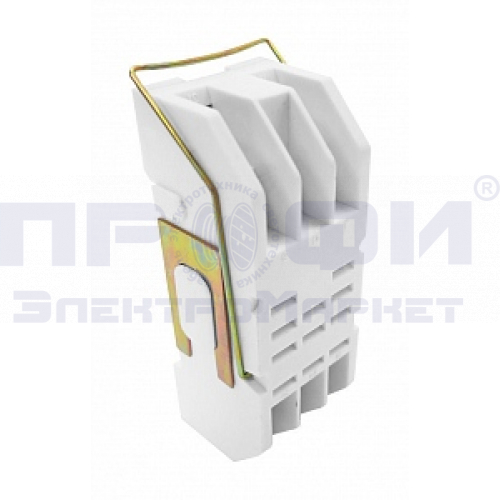

Розетка 003 к РП-21


Реле промежуточные модульной серии РП21 предназначены для передачи команд управления путем коммутации электрических цепей переключающими контактами.
Реле широко применяются в цепях управления и сигнализации переменного тока до 380 В 50,60 Гц и постоянного тока до 220 В.

Преимущества:

высокое значение номинального тока контактов, что позволяет использовать реле серии РП21 в цепях до 5 А;

любое рабочее положение в пространстве;

уменьшенные габариты реле серии РП21 предоставляют возможность более рационального размещения изделий на монтажных плоскостях;

применение серебросодержащих контактов увеличивает их долговечность;

большой ряд питающих напряжений: от 12 до 380В переменного тока, частотой 50, 60 ГЦ и от 6 до 220 В постоянного тока;

реле комплектуется модульными розеточными разъемами для крепления на DIN-рейку и крепления с помощью винтов, что позволяет легко заменить реле в случае необходимости.

Реле промежуточное в сборе состоит из непосредственно самого реле и розетки. Розетка предназначена для монтажа цепей управления и питания катушки управления реле, а также является основанием для подключения реле с помощью разъемного соединения. Все розетки комплектуются металлическим хомутом для фиксации реле в розетке.

Применяются розетки трех типов:

тип 1 - крепление розетки винтами, заднее присоединение проводников пайкой;

тип 2 - крепление розетки на DIN-рейку, переднее присоединения проводников под винт;

тип 3 - крепление розетки универсальное (винтами или на DIN-рейку).

Реле с индексом 003 имеет три переключающих контакта, а с индексом 004 - четыре переключающих контакта. Индекс розетки должен соответствовать индексу реле.
