ПД100-ДИ60,0-111-1,0 преобразователь давления измерительный

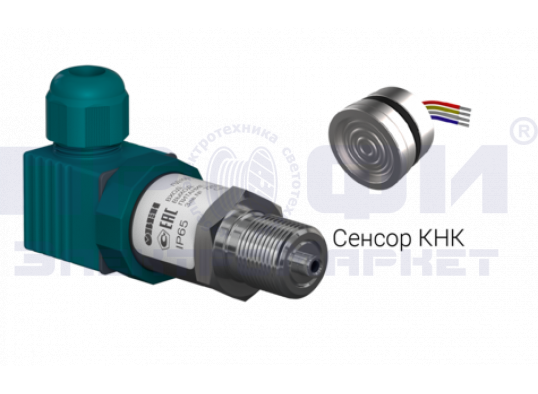

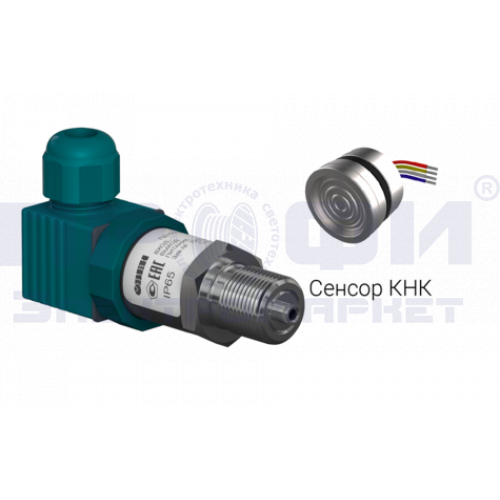

Малогабаритный датчик ПД100 представляет собой преобразователь измерительный с современным сенсором структуры КНК с мембраной из нержавеющей стали, микропроцессорным нормированием, выходным сигналом 4…20 мА и первичной поверкой.

Преобразователь избыточного давления ПД100 предназначен для насосных станций водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов и котельных, маслостанций и других вспомогательных и основных производств, где требуется точность и стабильность характеристик.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

• Широкий диапазон измеряемого давления.
• Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
• Устойчивость к гидроударам.
• Стабильное значение "ноля" преобразователя.
• Датчик внесен в Государственный реестр средств измерения.
• Бесплатная заводская первичная поверка.

Основные характеристики

• Верхний предел измерений – от 0,016 до 100 МПа.
• Тип измеряемого давления – избыточное (ДИ).
• Диапазон температур измеряемой среды: –40…+100 °С.
• Класс точности – 0,5 %; 1,0 %.
• Межповерочный интервал - 2 года.

• Технические характеристики

  Наименование	Значение
  Выходной сигнал постоянного тока	4...20 мА, 2-х проводная схема
  Основная приведенная погрешность	0,5; 1,0 % ВПИ
  Диапазон рабочих температур измеряемой среды	-40… +100 °С
  Напряжение питания	12…36 В постоянного тока
  Сопротивление нагрузки	0… 1800 Ом
  Потребляемая мощность	не более 0,8 Вт
  Устойчивость к механическим	группа исполнения V3
  воздействиям	по ГОСТ Р 52931
  Степень защиты корпуса	IP65
  Устойчивость к климатическим воздействиям	УХЛ3.1
  Диапазон рабочих температур окружающего воздуха	–40…+80 °С
  Атмосферное давление рабочее	66...106,7 кПа
  Среднее время наработки на отказ	не менее 50 000 ч
  Средний срок службы	12 лет
  Межповерочный интервал	2 года
  Методика поверки	КУВФ.406230.100 МП
  Вес без упаковки / в упаковке	0,2 кг / 0,3 кг
  Штуцер для подключения давления	M20×1,5 манометрической формы (ГОСТ 2405-88) G1/2 манометрической формы (DIN EN 837) G1/4 (DIN 3852)
  Тип электрического соединителя	EN175301-803 форма А (DIN 43650-A)
  Габаритный размер (по высоте)	не более 115 мм
  Перегрузочная способность	- от 0,016 до 16 МПа – не менее 200 % от ВПИ - от 25 до 100 МПа – не менее 150 % от ВПИ
  Предельное давление перегрузки	не более 600 % при ВПИ до 35 кПа и не более 500 % при ВПИ выше 35 кПа
